Классификация ЖБИ

Блоки бетонные для стен подвалов

Фундаментные блоки (ГОСТ 13579 — блоки бетонные для стен подвалов) подразделяются на три типа:

• ФБС — фундаментный блок сплошной;
• ФБВ — фундаментный блок с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
• ФБП — фундаментный блок пустотный (с открытыми вниз пустотами).

Одним из наиболее популярных и универсальных типов фундаментных блоков являются ФБС, изготавливаемые из тяжелого бетона в соответствии с требованиями, изложенными в ГОСТ 13579-78. Для изготовления данного типа блоков используется тяжелый бетон класса по прочности на сжатие В7,5 (М100). Блоки ФБС имеют форму параллелепипеда и используются для устройства сборных ленточных фундаментов, для возведения стен подвалов зданий и сооружений различного назначения. Для монтажа блоков предусмотрены 2 монтажные петли на их верхней грани. Блоки ФБС выпускаются трех стандартных размеров по длине (первая цифра в обозначении блока): ФБС 9 — 90 см, ФБС 12 — 120 см, ФБС 24 — 240 см, шириной 30; 40; 50 и 60 см (вторая цифра в обозначении блока — 3, 4, 5 и 6 соответственно), и высотой 30 и 60 см (третья цифра в обозначении блока). Масса фундаментных блоков зависит от их геометрических размеров и может составлять от 0,31 т. до 1,96 т. Торцевые грани каждого блока имеют вертикальные выемки для устройства так называемых «замкОв».

При монтаже ФБС выемки двух соседних блоков образуют единую пазуху, которую заполняют бетоном, уплотняя его методом «штыкования». Бетон, затвердев, связывает между собой два соседних блока, в результате чего получается фундамент аналогичный по прочности монолитному. Горизонтальные ряды монтируются на слой цементно-песчаного раствора толщиной 20 мм, который предварительно разравнивают по всей ширине блока.

Ленточные фундаменты

Ленточные фундаменты чаще всего используют как фундаменты под стены, для передачи на грунт основания линейно распределенных нагрузок от стен здания. Реже они применяются при устройстве фундаментов под равномерную сетку колонн, в виде системы перекрестных лент. Обычно в их состав входит фундаментная плита и стена подвала, передающая нагрузку от стен или колонн здания. Фундаменты в виде перекрестных лент под колонны устраивают, если площади подошв отдельных фундаментов под колонны велики и подошвы смыкаются краями или при необходимости получения жесткого фундамента в случае расположения здания недостаточно жесткой конструктивной схемы на неравномерно сжимаемом основании.

Ленточные фундаменты под несущие стены рекомендуется применять, как правило, при условии полного использования нормативного давления на основание. Их широко применяют при заложении подошвы 2..3 м и более в случае использования подземного пространства под зданием. Фундаменты, стены подвалов и цоколи следует, как правило, выполнять сборными из блоков или панелей. Блоки должны укладываться с перевязкой вертикальных швов и с тщательным заполнением их цементно-песчаным раствором.

Бетонная смесь

Готовая к применению перемешанная однородная смесь вяжущего, заполнителей и воды с добавлением или без добавления химических и минеральных добавок, которая после уплотнения, схватывания и твердения превращается в бетон. По типу бетона бетонные смеси подразделяют на: бетонные смеси тяжелого бетона (БСТ); бетонные смеси мелкозернистого бетона (БСМ); бетонные смеси легкого бетона (БСЛ). В зависимости от показателя удобоукладываемости бетонные смеси подразделяют на группы: жесткие (Ж), подвижные (П), растекающиеся (Р).

Группы подразделяют на марки по удобоукладываемости. Примеры условных обозначений: бетонной смеси тяжелого бетона класса по прочности на сжатие B25, марки по удобоукладываемости П1, марок бетона по морозостойкости F200 и водонепроницаемости W4: БСТ В25 П1 F200 W4 ГОСТ 7473-2010; то же бетонной смеси мелкозернистого бетона: БСМ В25 П1 F200 W4 ГОСТ 7473-2010; то же бетонной смеси легкого бетона класса по прочности на сжатие В12,5, марки по удобоукладываемости П2, марок бетона по морозостойкости F200, водонепроницаемости W2, средней плотности D900: БСЛ В12,5 П2 F200 W2 D900 ГОСТ 7473-2010.

Бетонные смеси характеризуют следующими технологическими показателями качества: удобоукладываемость; средняя плотность; расслаиваемость; пористость; температура; сохраняемость свойств во времени; объем вовлеченного воздуха.

Плиты перекрытия

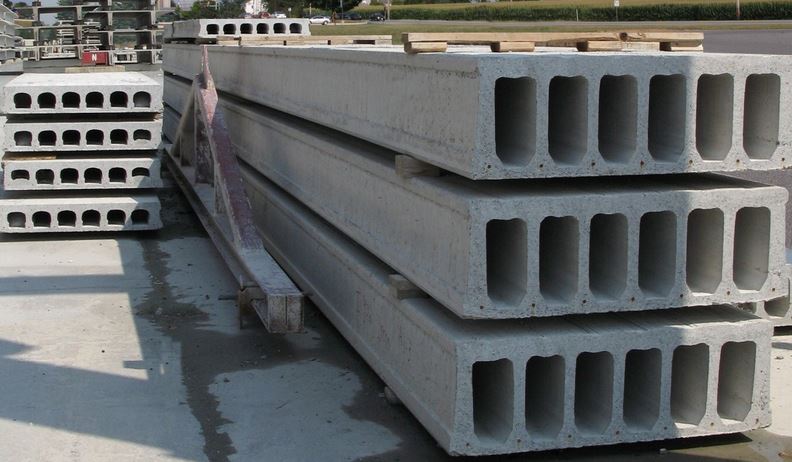

Железобетонные многопустотные плиты перекрытия марки ПК предназначены для строительства несущей части зданий и сооружений с нормальным температурно-влажностным режимом и неагрессивной средой при обычных условиях строительства. Многопустотные предварительно напряженные плиты перекрытия с круглыми пустотами относятся к третьей категории трещиностойкости. Допустимая нагрузка – от 450 до 1250 кгс/кв.м. Предел огнестойкости плит составляет 1 час и удовлетворяет СНиП 21-01-97 «Пожарная безопасность зданий и сооружений» для зданий первой степени огнестойкости.

Классификация ЖБ перемычек.

Железобетонные перемычки классифицируются по форме, размерам и назначению. На примере ЖБ перемычки 2ПБ-17-2п рассмотрим буквенные и цифровые обозначения:

2 - размер поперечного сечения в дециметрах;
ПБ - перемычка брусковая;
17 - длина изделия в дециметрах;
2 - расчетная нагрузка на данную перемычку 200кгс/м2;
п - наличие монтажных петель.
Размер поперечного сечения указывается не точной цифрой, а десятком, в пределах которого эта величина находится.

Расшифровка марки на ПК 63-15-8 AтVтa.

• ПК - панель перекрытия
• 63-15 - округление до ближайшего
• 8 - расчетная нагрузка без учета собственного веса 800 кгс/м2
• AтV - нижняя рабочая поверхность
• т - изготовлена из тяжелого бетона
• а - снабжена уплотняющими вкладышами в отверстиях с торца
